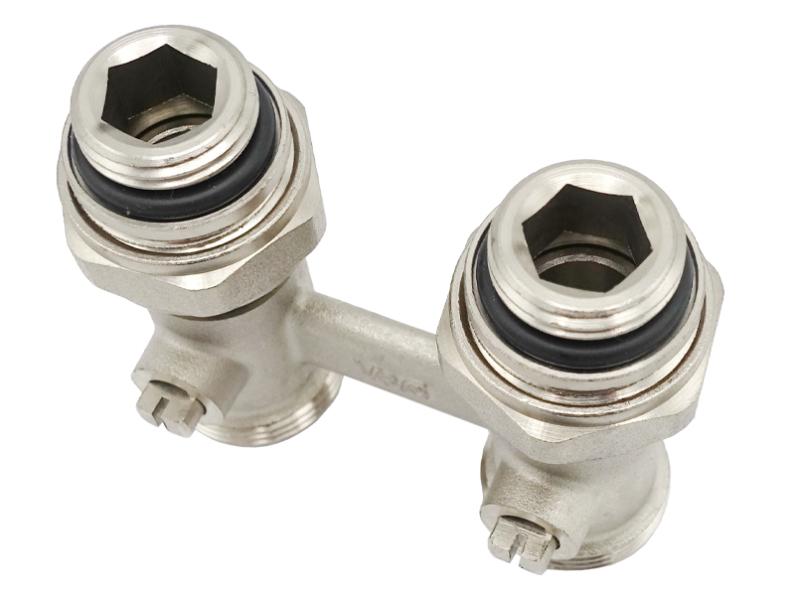

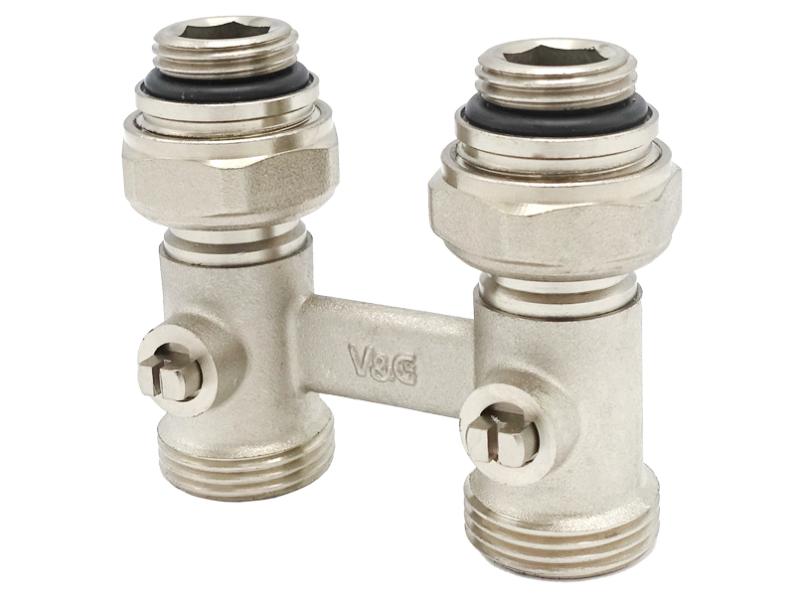

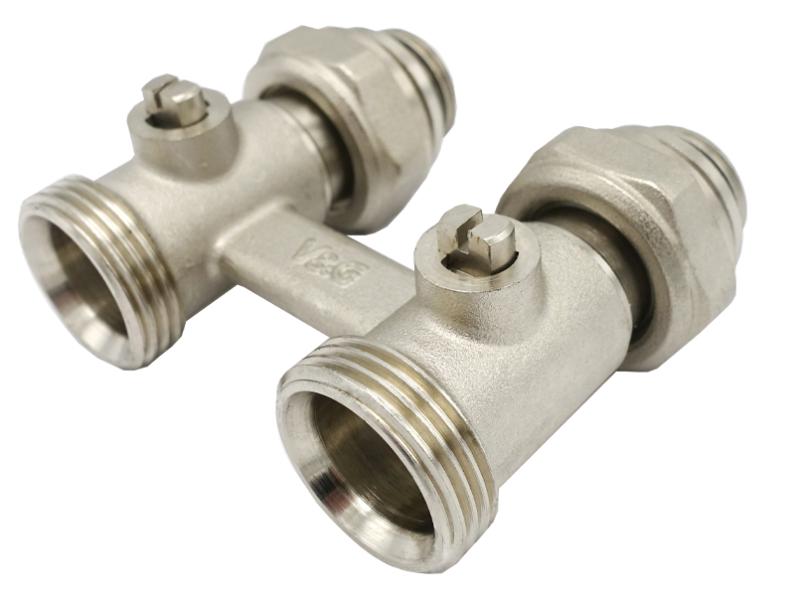

Прямий радіаторний Н-подібний вузол Valogin застосовується для підключення опалювальних приладів з нижнім виходом приєднувальних патрубків зі з'єднанням типу 3/4 "євроконус" і міжосьовою відстанню 50 мм. Вузол дозволяє провести демонтаж або технічне обслуговування опалювального приладу без зливу системи опалення. Виріб застосовується у двотрубних системах опалення. Н-подібний вузол підключається до опалювального приладу з'єднанням типу 3/4" "євроконус", після необхідно затягнути накидну гайку ріжковим ключем на 30 мм. Для підключення опалювальних приладів з приєднувальними патрубками 1/2" необхідно встановити в радіатор (VG-203304) за допомогою шестигранного ключа S12. Герметизація різьбових з'єднань повинна проводитись з використанням стандартних ущільнювальних матеріалів. При монтажі Н-подібних вузлів під час затягування захоплення ключем має виконуватися з боку приєднання. Н-подібний вузол не повинен відчувати навантажень від трубопроводу (при згині, стисненні, розтягуванні, крученні, перекосах, вібрації, нерівномірності затягування кріплення тощо). Н-подібний вузол оснащений кульовим затвором і працює за принципом шарового крана. Затвор повертається на 90 градусів за рахунок передачі моменту, що крутить, від штока. Вузол має лише два робочі положення: повністю відкритий або повністю закритий. На корпусі встановлені стопори, що обмежують, які не дозволяє повернути кулю більш ніж на 90 градусів, що значно полегшує управління вузлом.

---
