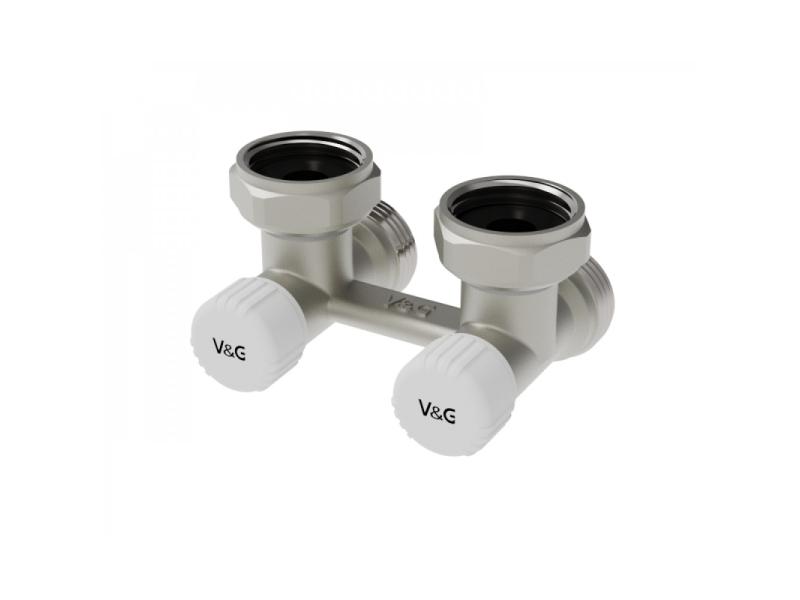

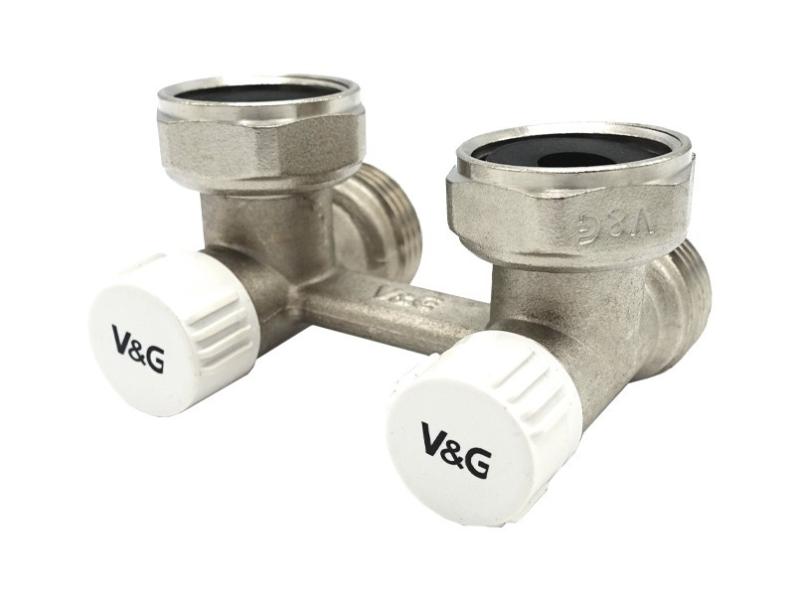

Н-образный узел применяется для подключения отопительных приборов с нижним выходом присоединительных патрубков с соединением типа 3/4" «евроконус» и межосевым расстоянием 50 мм. Узел позволяет провести демонтаж или техническое обслуживание отопительного прибора без слива всей системы отопления. Изделие применяется в двухтрубных системах отопления. Н-образный узел подключается к отопительному прибору соединением типа 3/4" «евроконус», после необходимо затянуть накидную гайку рожковым ключом на 30 мм. Для подключения отопительных приборов с присоединительными патрубками 1/2" необходимо установить в радиатор ниппель самоуплотняющийся с переходом на евроконус (VG-203304) при помощи шестигранного ключа S12. Герметизация резьбовых соединений должна производиться с использованием стандартных уплотнительных материалов. При монтаже Н-образных узлов во время затяжки захват ключом должен производиться со стороны присоединения. Н-образный узел не должен испытывать нагрузок от трубопровода (при изгибе, сжатии, растяжении, кручении, перекосах, вибрации, неравномерности затяжки крепежа и т. д.) Н-образный узел оснащён шаровым затвором и работает по принципу шарового крана. Затвор поворачивается на 90 градусов за счет передачи крутящего момента от штока. Узел имеет только два рабочих положения: полностью открыт или полностью закрыт. На корпусе установлены ограничивающие стопоры, которые не позволяет повернуть шар более чем на 90 градусов, что значительно облегчает управление узлом.

---
